高校综合布线无线网 设计方案施工安装案例图纸

作者: admin 时间:2018-05-09 00:04 来源:荣恒泰
摘要:参加完高考就进入了人生的第一个初级社会阶段,也就是所谓大学高校,在大学高校内基本上都有设置公寓楼,教学楼,办公楼,报告厅等,那么如何实现综合布线内的无线网覆盖及架...

        参加完高考就进入了人生的第一个初级社会阶段,也就是所谓的大学高校,在大学高校内基本上都有设置公寓楼,教学楼,办公楼,报告厅等,那么如何实现综合布线内的无线网覆盖呢?方案如何设计?我们将之前荣恒泰的某个高校案例分享给大家了解下,internet外网及无线网的方案设计拓扑架构。
        本篇文章提供了CAD设计方案图纸可供参考,请在文章末尾点击链接下载即可。

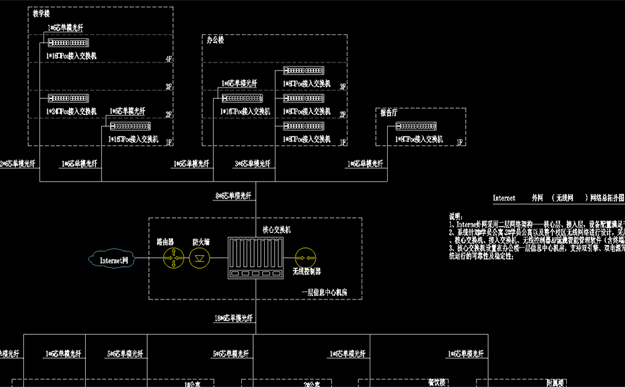

图一、internet外网及无线网的方案设计拓扑架构
internet外网及无线网的方案设计拓扑架构


        上述图中我们可以了解到如下信息:
        1、网络主干采用单模光纤将教学楼、办公楼、报告厅、1#公寓、2#公寓、餐饮楼、附属楼连接至信息中心机房。
        2、教学楼共计四层,每层设计使用1台16口POE交换机连接无线wifi覆盖及给无线AP设备以POE的方式供电。
        3、办公楼共计三层,一楼设计使用1台16口POE交换机,二楼设计使用2台交换机,16口POE及8口POE,三楼设计使用1台16口POE交换机,所有交换机连接无线wifi覆盖及给无线AP设备以POE的方式供电。
        4、报告厅共计一层,设计使用1台16口POE交换机,交换机连接无线wifi覆盖及给无线AP设备以POE的方式供电。
        5、1#公寓及2#公寓、餐饮楼、附属楼均在每层设置局域网接入交换机及POE交换机

        那么上述内容我们总结出以下三点:
        1、Internet外网采用二层网络架构——核心层、接入层,设备配置满足千兆主干、百兆到桌面的传输速率。
        2、系统针对学员公寓以及整个校区无线网络进行设计,采用单核心网络系统,主要由路由器、防火墙、核心交换机、接入交换机、无线控制器、无线AP以及智能管理软件(含终端准入模块)等设备组成。
        3、核心交换机设置在办公楼一层信息中心机房,支持双引擎、双电源冗余备份,支持高性能的IPV4/IPV6业务,确保系统运行的可靠性及稳定性;

        在综合布线系统方案设计时,设计逻辑思想应该先确定网络架构、其次是独栋楼宇内的网络信息点、再次是根据所有楼宇内的信息点计算整体系统的峰值带宽,这样我们就可以对核心交换机及路由器防火墙进行选型。流程正确设计不耽误时间。

        请点击此处下载CAD我公司某高校案例图纸:
internet外网及无线网的方案设计拓扑架构
