深圳楼宇智能安防综合布线防盗报警系统方案

作者: 新媒体 时间:2019-06-11 15:27 来源:荣恒泰
摘要:防盗报警系统主要由前端的门窗磁开关、双鉴探测器、紧急报警按钮等报警探测器、现场的报警信号接入模块、中心的控制主机键盘及多媒体工作站等设备构成。...

一、设计说明
       防盗报警系统主要由前端的门窗磁开关、双鉴探测器、紧急报警按钮等报警探测器、现场的报警信号接入模块、中心的控制主机键盘及多媒体工作站等设备构成。
       本子系统主要用于防范重要房间(如财务室、领导办公室、贵重物品存放室等)、重要机房(如网络中心、数据中心、设备间)的入侵报警,在上述重要前端安装各种不同功能的报警探测装置,根据不同的需要设置门磁开关被动探测器、双鉴探测器、紧急报警按钮等,通过防盗报警主机的集中管理和操作控制,如布、撤防等,构成立体的安全防护体系。当系统确认报警信号后,自动发出报警信号,提示相关管理人员及时处理报警信息,并通过与电视监控子系统的联动等功能的实现,达到很高的安防水平。
       采用报警信号与摄像机进行联动,构成点面结合的立体综合防护;系统能按时间、区域、部位任意设防或撤防,能实时显示报警部位和有关报警资料并记录,同时按约定启动相应的联动控制;系统具有防拆及防破坏功能,能够检测运行状态故障;系统与闭路电视监控系统联动,所有的控制集中在中心控制室管理,同时可以设置分控中心以便于区域管理。
       防盗报警系统主要采用美国Honeywell公司(Vista系列)防盗报警产品,该系列防盗报警设备具有优良的品质及性能价格比。
       防盗报警主机具有扩展功能,单台主机的防区数量为128(Vista-120)或250(Vista-250)个,为将来系统扩充预留了空间。
主要目标:
       通过在重要的室内设置各类探测器,构成了一套多层次全方位的安全防盗报警系统。只要有人非法闯入,即会触发报警信息。一方面,系统会自动把报警信号传送至控制中心,值班人员可通过报警键盘和电子地图的显示确定报警定位;而另一方面,也可以通过声光报警的形式提醒值班人员的注意。
       控制中心报警控制器,可通过键盘进行编程,可设置布、撤防密码,可显示报警方位,根据需要对不同的防区可以设置成群旁路、单旁路以及进入或退出延时等功能。
       系统具有防破坏功能,在报警线路被切断、报警探头被破坏等情况下均能报警。
       发生警情时,系统能自动启动现场摄像机,将报警地点图像显示在监视器上,并在多媒体电管理计算机上自动弹出报警电子地图,同时启动硬盘录像主机进行记录。

二、系统架构

       对于建筑内部或一定范围内的建筑群,可以采用总线制报警方式,实现建筑内部的集中报警管理需要,支持向当地110报警联网功能。
       防盗报警系统建立一套以有线报警为主,并结合TCP/IP网络传输协议、多媒体控制技术、远程控制等多种技术,多层次全方位的安全防盗报警系统。
       同时,为了更加完善防盗报警系统的功能及防范的多层面,系统设计还可以与安防系统其他子系统(视频监控系统、门禁控制系统等)进行集成,使得系统更加完善。

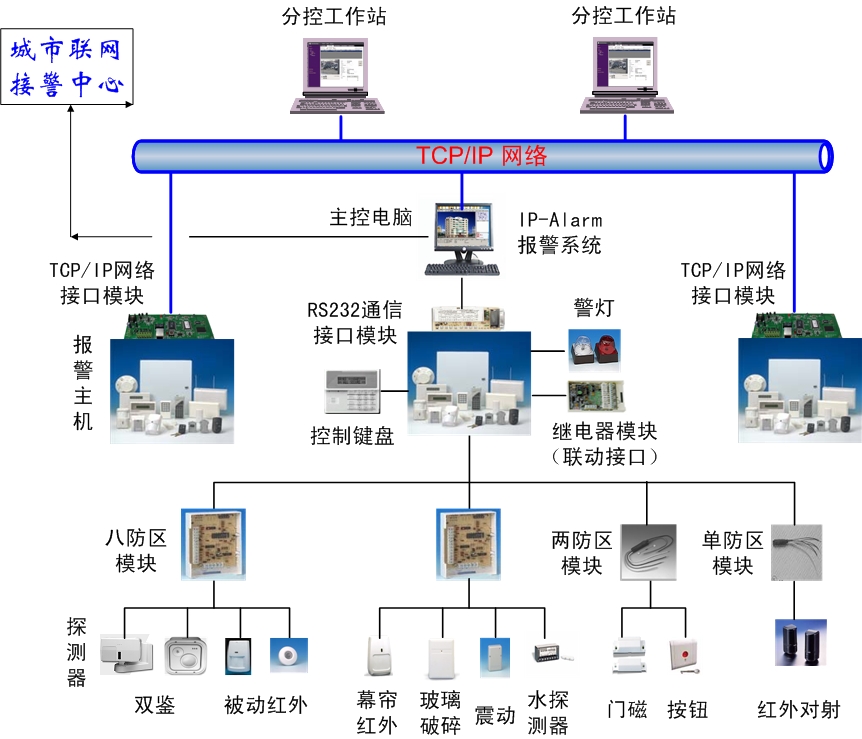

综合布线防盗报警系统拓扑图
       由系统图可看出防盗报警系统主要由前端探测器/继电器、报警控制中心系统以及系统通讯路由3个部分组成。负责内外各个点、线、面和区域的侦测任务。
其结构如下图所示:

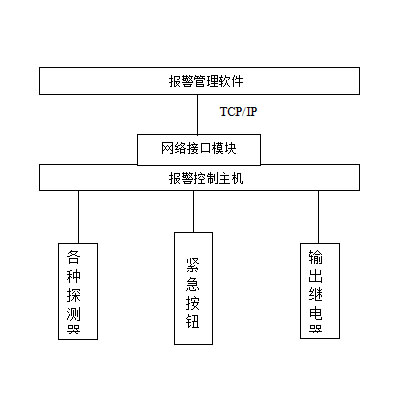

综合布线防警系统结构图
       底层是各种探测器及输出继电器组成,它们一方面负责探测人员的非法入侵,同时向报警控制主机发出报警信号;另一方面,还可以通过报警主机的继电器联动功能,控制灯光的开关和其他各种设备等。
       报警控制中心由报警控制主机及报警管理软件组成。发生异常情况时发出声光报警,同时联动视频监控系统、楼宇自动化系统及门禁系统,以实现现场的灯光控制及视频保存记录。
       报警控制主机与报警管理软件之间主要是通过TCP/IP的通讯方式进行控制指令的下行与报警状态信息的上传。

三、前端设备

1、探测器选型
各类报警探测器应能具有如下功能:
       入侵探测器应具有防拆保护、防破坏保护。当入侵探测器受到破坏,拆开外壳或信号传输线路短路以及并接其它负载时,探测器应能发出报警信号。
       入侵探测器应有抗外界干扰的能力,探测器对与射束轴线成150或更大一点的任何外界光源的辆射干扰信号,应不产生误报和漏报。
       探测器应能满足防范区域的要求。
       探测器应能满足探测信号种类的要求。
       探测器应有承受常温气流和电磁场的干扰,不产生误报。

2、系统布点表

       根据以上原则及实际需求,本次设计的监控点分布如下:详见图纸

3、报警信号模块

       结合点数统计表,以及前端探测器的位置分布,选用适当的报警信号接入模块、报警联动输出模块。详见图纸

四、中心设备

       根据对建筑平面图的分析和对于点位设置的要求,结合点数表统计对于本系统进行了相应的控制中心设计。
       防盗报警系统的控制中心设置在安保管理中心,在控制中心设置报警管理主机,管理计算机上配置功能强大的报警管理软件IP-ALARM,对于整个防盗报警系统进行日常管理和警请发生时的实时快速处理。
       单台报警主机的防区数量为128或250个,故配置报警主机××台,管理软件IP-ALARM 1套及管理工作站1台。
       防盗报警系统方案设计中选择了具备远距离传输方便快速可靠、双向通讯传输的TCP/IP传输方式进行通讯路由,即在报警控制主机VISTA上增配附件IP 2000网络接口模块,以实现其通过LAN/WAN进行报警信息上传和控制数据下行的通讯要求。

五、系统功能

       可手动或预先编程设置防区撤/布防时间,系统布防时间内一旦发生非法侵入,则主机发出报警声,电脑会自动弹出该层平面图;同时指示出报警地点;同时,启动相应外部设备,如电视监控系统作出相应动作,楼宇自控系统打开指定区域灯光。
       采用总线制,防区扩展板至前端采用二线制。
       可划分任意多个分区,对整个系统进行分区管理。
       配置打印机用于即时打印报警记录。
系统功能:

1、布防与撤防
       在正常工作时,工作及各类人员频繁出入探测器区域,整个系统处于撤防状态,报警控制器即使接到探测器发来的报警信号也不会发出报警。下班后,处于布防状态,如果有探测器的报警信号进来,就立即报警。系统可由保安人员手动布撤防,也可以通过定义时间窗,定时对系统进行自动布、撤防。同时由于在本技术方案中采取了TCP/IP双向数据传输技术,因此,保安人员既可以在现场采用键盘的方式布撤防,也可以在控制中心通过管理软件进行远程的布撤防工作。
2、布防后的延时
       如果布防时,操作人员尚未退出探测区域,报警控制器能够自动延时一段时间,等操作人员离开后布防才生效,这是报警控制器的外出布防延时功能。
3、防破坏
       如果有人对线路和设备进行破坏,线路发生短路或断路、非法撬开情况时,报警控制器会发出报警,并能显示线路故障信息;任何一种情况发生,都会引起控制器报警。
4、报警联网功能
       系统具有通信联网功能,区域的报警信息送到控制中心,由控制中心的计算机来进行资料分析处理,并通过网络实现资源的共享及异地远程控制等多方面的功能,大大提高系统的自动化程度。

       综上所述,对于深圳楼宇智能安防综合布线防盗报警系统,你都清楚了吗?如果你看完还有疑问,或者在监控安装这方面有需求的话,欢迎拨打右侧电话联系我们。
